Taglia pannelli polistirolo professionale

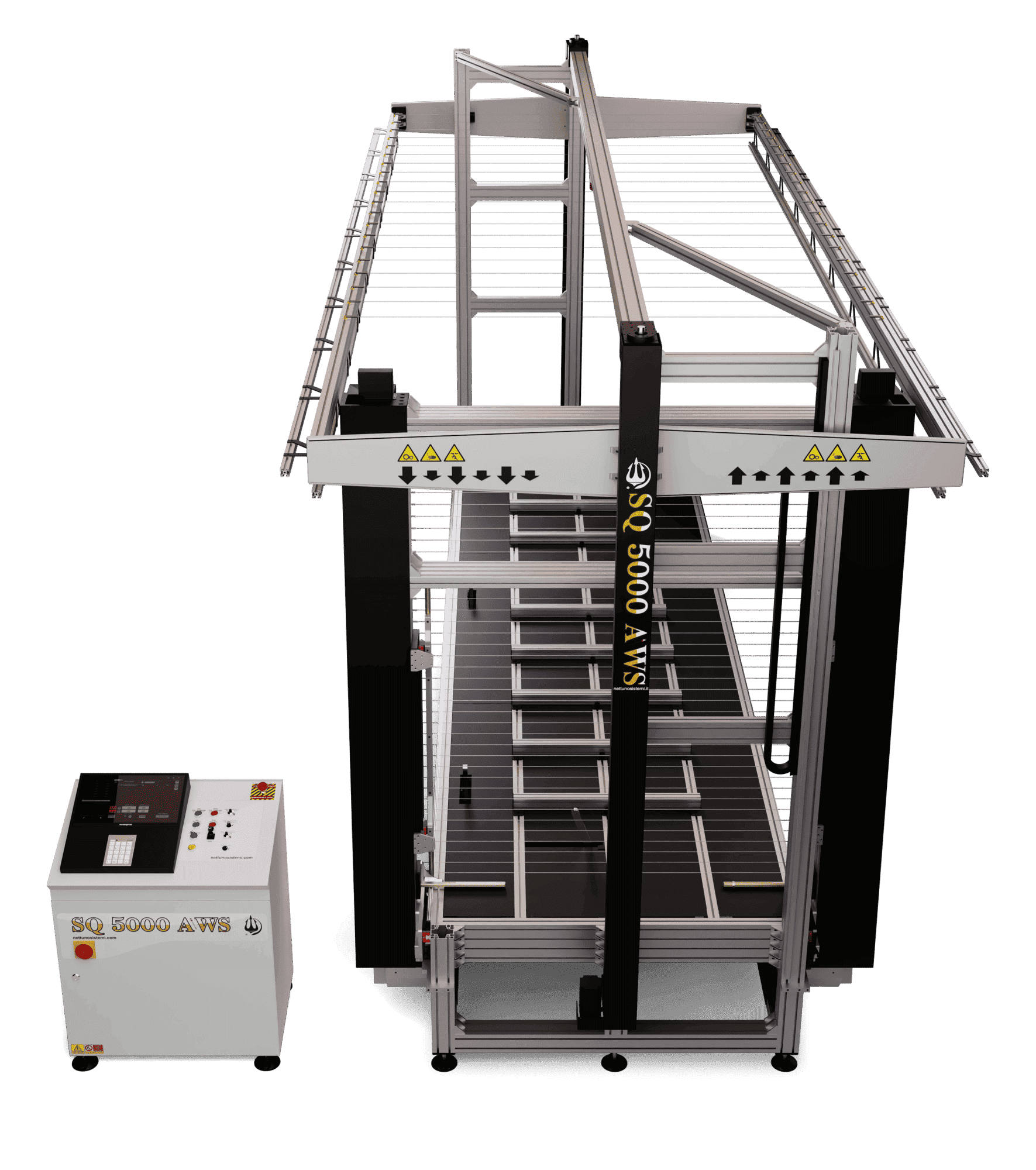

Squadratrice SQ 5000 AWS
Scopri la squadratrice taglia pannelli
La squadratrice taglia pannelli per polistirolo CNC SQ 5000 AWS è una soluzione all’avanguardia per rifilare e sezionare il blocco di polistirolo.
Progettata per offrire prestazioni elevate, questa macchina taglia pannelli polistirolo professionale combina precisione e facilità d’uso, rendendo il processo di sezionatura più efficiente e veloce.
Grazie a tecnologie avanzate, gli operatori possono ottenere risultati uniformi e di alta qualità, ottenendo un notevole risparmio di tempo e risorse.
La sua versatilità permette di adattarsi a diverse applicazioni, soddisfacendo le esigenze di ogni tipo di produzione.
Inoltre, il design ergonomico e intuitivo facilita l’interazione con la macchina, rendendo l’esperienza di lavoro ancora più semplice e produttiva.
La serie SQ è stata ideata per aiutare imprese edili o professionisti esperti in cantieristica a ottimizzare i processi di lavoro e avere il pieno controllo sul taglio di pannelli in polistirolo per la lavorazione del cappotto termico.
La macchina taglia pannelli lavora
Polistirolo Espanso
Polistirolo Estruso
Polistirolo Grafitato
Area di taglio squadratrice
La struttura della macchina taglia pannelli polistirolo è realizzata in acciaio e profili di alluminio anodizzato con piano di lavoro in acciaio verniciato a polvere con pistoncini pneumatici di posizionamento blocco incorporati.
Entrambi i telai sono montati su guide lineari a ricircolo di sfere e azionati da servomotori.
La serie SQ è progettata per effettuare un lavoro di precisione e di alta qualità senza paragoni sul mercato.
Qualità garantita
Doppia arpa multifilo
Per il taglio orizzontale, la squadratrice è predisposta per il montaggio e la regolazione millimetrica di un massimo di 60 fili.
La taglia pannelli polistirolo permette anche una regolazione dell’inclinatura per evitare la formazione di gradini irregolari dovuti alla caduta del materiale tagliato.
Mentre, per il taglio verticale, è dotata di un telaio che supporta fino a 20 fili.
Con queste caratteristiche, la squadratrice si conferma come uno strumento indispensabile per le aziende che cercano efficienza e qualità per rifilare e sezionare i blocchi di polistirolo espanso ed estruso.
Posizionamento fili automatico
Il posizionamento dei fili avviene in modo preciso e rapido, riducendo al minimo l’intervento manuale degli operatori.
Questo non solo ottimizza i tempi di setup, ma garantisce anche una maggiore coerenza e uniformità nei risultati di taglio.
Infine, la facilità d’uso del sistema consente una rapida formazione del personale, rendendo la macchina accessibile anche a chi ha meno esperienza nel settore.
Postazione
Il quadro comandi offre un’interfaccia completa per gestire la macchina taglia pannelli polistirolo in modo sicuro e preciso.
Include interruttori di accensione e un fungo di emergenza per arresti immediati, garantendo la massima sicurezza.
La regolazione della temperatura e della velocità è resa semplice e intuitiva grazie ai potenziometri dedicati.
Mentre il pannello touch screen permette di impostare i parametri di lavorazione con precisione e personalizzazione.
HMI touch screen
Il sistema touch screen permette una gestione avanzata e personalizzata delle operazioni di taglio.
È possibile creare programmi su misura, combinando movimenti in salita e tagli orizzontali per una lavorazione precisa.
Il posizionamento veloce e l’attivazione selettiva dei pistoncini ad aria garantiscono un bloccaggio sicuro del materiale, mentre i fili di taglio si accendono solo durante il movimento per risparmiare energia.
Il sistema della macchina taglia polistirolo professionale mantiene una velocità costante fino al valore impostato, accelerando automaticamente per il posizionamento rapido del materiale successivo.
Sono infine programmabili operazioni aggiuntive per soddisfare esigenze specifiche.
Caratteristiche tecniche
| HARDWARE | SQ 5000 AWS | SQ 4200 HV |
|---|---|---|
Ingombro esterno |
5800 x 2410 x 3150 mm |
4800 x 2410 x 3150 mm |
Struttura |
Profili in alluminio anodizzato |
Profili in alluminio anodizzato |
Velocità massima assi |
25 m/min |
25 m/min |
Precisione movimento |
+/- 0.05 mm |
+/- 0.05 mm |
Sezione filo da taglio |
0,30 mm |
0,30 mm |
Tipo di filo da taglio |
Titanio |
Titanio |
Posizionamento fili |
Automatico |
Manuale |
Alimentazione |
220/230V 50/60Hz 12,5 kW |
220/230V 50/60Hz 12,5 kW |
Trazione filo |
A molle |
A molle |
Regolazione temperatura fili |
Potenziometro esterno |
Potenziometro esterno |
Motori |
Servo |
Servo |
Numero assi |
3 |
2 |
Trasmissione assi X-Y |
Guide a ricircolo di sfere e cinghie dentate |
Guide a ricircolo di sfere e cinghie dentate |
Piano di lavoro |
Acciaio verniciato a polvere |
Acciaio verniciato a polvere |
Peso |
1120 kg |
1000 kg |
Postazione di lavoro |
con HMI touch screen integrato |
con HMI touch screen integrato |
| SQ 5000 AWS / SQ 4200 HV | Arpa taglio verticale | Arpa taglio orizzontale |
|---|---|---|
Massimo numero di fili |
20 |
60 |
Corsa asse |
Y 1450 mm |
X 4200 mm |
Lunghezza |
4200 mm |
1280 mm |
Lunghezza fili |
1500 mm |
1400 mm |
Altre macchine taglia polistirolo professionali
Qualità made in Italy
Serie SQ
Il nostro team tecnico multilingue offre formazione in loco e assistenza dedicata per la Serie SQ.
Precisione al filo caldo, due arpe multifilo e componenti durevoli assicurano un rifilo efficiente e di qualità dei blocchi di polistirolo.
